Fullstar Electronics מספקת רכיבים אלקטרוניים ופסיביים איכותיים וסטנדרטיים מתוצרת הלקוח ומוצרי פתרון של סליל משרן טורואידי, היא יצרנית וספקית סליל משרן מובילה בסין. ברוכים הבאים לאלקטרוניקה הסיטונאי סליל משרן משרן טורואיד מהמפעל שלנו.



סליל משרן טורואיד - עיצוב מותאם אישית של OEM ו-ODM

סקירת מוצר

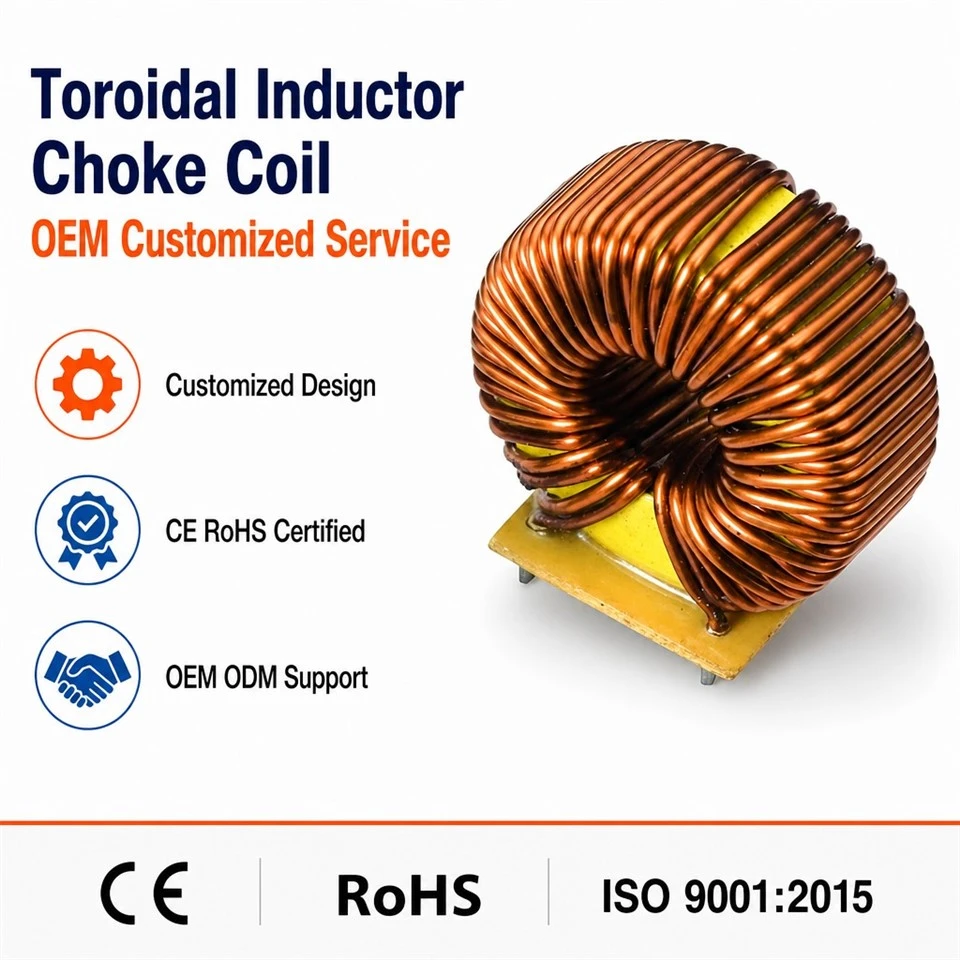

A סליל משרן טורואידהוא רכיב מגנטי הכולל ליבה טורואידלית עם חוט מוליך מלופף סביב היקפו. בהתאם לחומר הליבה, תצורת הפיתול והמפרטים החשמליים שלו, ניתן לתכנן אותו לאחסון אנרגיה, סינון זרם, הפחתת אדוות או דיכוי הפרעות אלקטרומגנטיות (EMI) במעגלים אלקטרוניים.

המבנה הטורואידי מספק עיצוב מגנטי קומפקטי עם נתיב מגנטי סגור יחסית. בהשוואה לחלק מתכנוני ליבה פתוחה, משרן טורואידי מעוצב כהלכה יכול לסייע בהפחתת דליפת שדה מגנטי חיצוני. הביצועים בפועל תלויים בחומר הליבה, סידור הפיתול, תדירות הפעולה, הזרם ומבנה הרכיבים.

ניתן להתאים את סלילי החנק של המשרן הטוראידי שלנו כדי לענות על דרישות יישומים וייצור שונות. ניתן לשקול תמיכה ב-OEM ו-ODM עבור פרויקטים הדורשים מאפיינים חשמליים ספציפיים, ממדים מכניים, תצורות סלילה או סידורי הרכבה של PCB.

בין אם אתם מפתחים ספק כוח, ציוד אלקטרוני תעשייתי או מעגל סינון EMI, בחירת המשרן הטורואידי המתאים מתחילה בהבנת תנאי הפעולה והדרישות החשמליות שלכם.

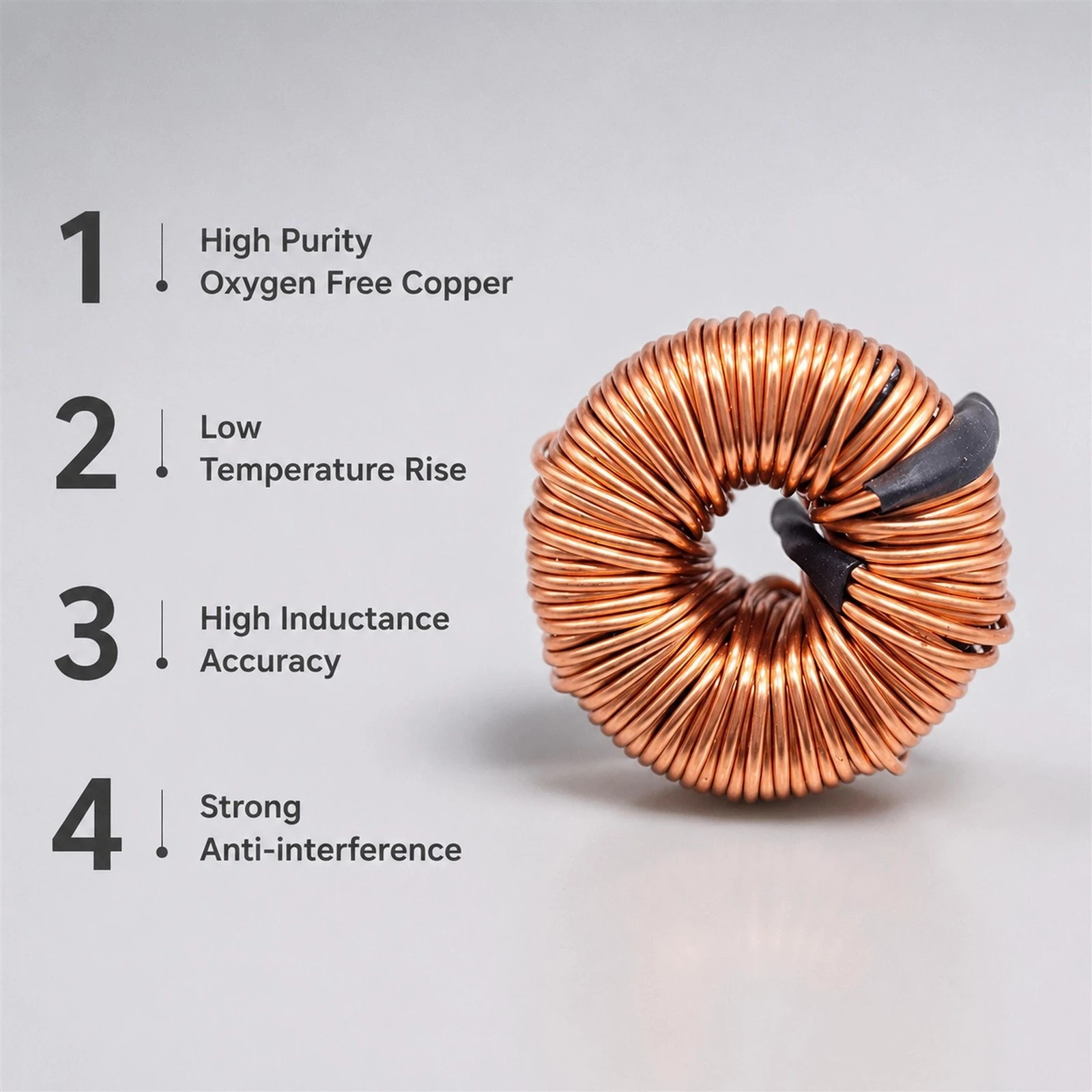

מאפיינים עיקריים של סלילי משרן טורואידים

1. עיצוב ליבה טורואידלית

הליבה המגנטית בצורת טבעת מספקת נתיב מגנטי רציף לליפוף. מבנה זה נמצא בשימוש נרחב במשרנים ומשנקים המיועדים ליישומי חשמל וסינון שונים.



2. מאפייני חשמל הניתנים להתאמה אישית

ניתן להגדיר מפרטי חשמל בהתאם ליישום המיועד. בהתאם לתכנון, פרמטרים מרכזיים עשויים לכלול השראות, זרם נקוב, התנגדות מתפתל, תדירות פעולה ועליית טמפרטורה.

יש לאשר את המפרט הסופי באמצעות עיצוב מוצר, סקירת גליון נתונים ובדיקה.



3. התאמה אישית של OEM ו-ODM

שירותי OEM ו-ODM יכולים לתמוך בלקוחות עם רכיבים מגנטיים ספציפיים ליישום. אפשרויות התאמה אישית עשויות לכלול ממדי ליבה, בחירת חוטים, סיבובים מתפתלים, תצורת מסוף, מבנה הרכבה ודרישות מכניות או חשמליות אחרות, בכפוף לכדאיות התכנון.



4. מבנה מגנטי קומפקטי

הליבה הטורואידית יכולה לספק נתיב מגנטי יעיל בתוך גורם צורה קומפקטי. הגודל והביצועים הכוללים תלויים בחומר הליבה שנבחר, ממדי הליבה, עיצוב הפיתול ותנאי ההפעלה החשמליים.



5. אינטגרציה במערכות אלקטרוניות

בהתאם לתכנון החשמלי, משרנים טורואידים עשויים להיות משולבים במעגלי המרת הספק, רשתות סינון זרם ויישומים אחרים הדורשים השראות או דיכוי רעש מגנטי.



יישומים של סלילי משרן טורואידים

החלפת ספקי כוח

ניתן להשתמש במשרנים טורואידים בהחלפת מעגלי אספקת חשמל לאחסון אנרגיה, החלקת זרם או סינון, בהתאם לתכנון החשמלי ולמיקומם במעגל.



סינון EMI

כאשר מתוכנן במיוחד כמחנק, רכיב מגנטי טורואידי יכול לעזור להפחית סוגים מסוימים של הפרעות אלקטרומגנטיות. תצורת הפיתול ומאפייני העכבה קובעים אם הוא מתאים לדיכוי רעש במצב משותף או דיפרנציאלי.



אלקטרוניקה תעשייתית

מערכות בקרה תעשייתיות, ציוד חשמל ומכלולים אלקטרוניים עשויים להשתמש במשרנים טורואידים כאשר השראות הנדרשות, טיפול בזרם והתצורה המכנית תואמים את היישום.



ציוד להמרת חשמל

ממירים, ממירים ומערכות אלקטרוניות אחרות עשויות לשלב משרנים טורואידים לאחסון אנרגיה או סינון. יש לבחור את הרכיב המתאים בהתאם לטופולוגיית המעגל, צורת הגל הנוכחית, תדירות המיתוג והדרישות התרמיות.



ציוד אלקטרוני מותאם אישית

עבור יישומים עם מידות לא סטנדרטיות או דרישות חשמליות, משרן טורואיד מותאם אישית עשוי להציע פתרון מתאים כאשר רכיב מדף אינו עומד במפרטי התכנון.



התאמה אישית של משרן טורואידי OEM & ODM

יישומים אלקטרוניים שונים דורשים מאפיינים שונים של רכיבים מגנטיים. עיצוב מותאם אישית צריך להתחיל בהבנה ברורה של תנאי ההפעלה החשמליים ודרישות ההתקנה.

בהתאם ליכולות הייצור והיתכנות העיצובית, ההתאמה האישית עשויה לכסות:

מידות ליבה:קוטר פנימי, קוטר חיצוני וגובה הליבה.

חומר ליבה:נבחר בהתאם לדרישות השראות, תדר, זרם, הפסדים וטמפרטורה.

תצורת מתפתל:סוג חוט, קוטר חוט, סיבובי פיתול וסידור פיתולים.

מפרט חשמל:השראות יעד, זרם נקוב, התנגדות מתפתל ופרמטרים מוסכמים אחרים.

עיצוב מכני:מרווח עופרת, סידור מסוף, שיטת הרכבה ומידות כוללות.

דרישות יישום:טמפרטורת הפעלה, תנאי רעידות, דרישות בידוד וגורמים סביבתיים רלוונטיים אחרים.

כדי להעריך פרויקט מותאם אישית, לקוחות יכולים לספק גליון נתונים קיים, שרטוט טכני, מדגם עזר או דרישות יישום. יש לאשר את התכנון הסופי באמצעות סקירה הנדסית ובדיקות מתאימות.



כיצד לבחור את המשרן הטורואידי הנכון

בחירת משרן טורואידי מתאים דורשת הערכת הדרישות החשמליות, המגנטיות, התרמיות והמכניות של מעגל המטרה.



הַשׁרָאוּת

השראות משפיעה על התנהגות הרכיב במעגל. הערך הנדרש צריך להיקבע מתכנון המעגל ולאמת בתנאי המדידה שצוינו.



זרם מדורג וזרם רוויה

זרם נקוב מתייחס למגבלות ההפעלה והתרמיות של הרכיב, בעוד שזרם הרוויה מתאר את רמת הזרם שבה השראות יורדת באופן משמעותי עקב רווית הליבה. ערכים אלו אינם ניתנים להחלפה ויש לבדוק אותם בנפרד כאשר הם רלוונטיים.



חומר ליבה

לחומרי ליבה שונים יש תכונות מגנטיות שונות, מאפייני תדר והתנהגות אובדן שונה. בחירת הליבה צריכה להתאים לתדר ההפעלה, צורת הגל הנוכחית, טווח הטמפרטורה והתפקוד המיועד.



התנגדות DC

התנגדות הליפוף תורמת לאובדי הולכה ולעליית טמפרטורה. עיצוב מתאים צריך לאזן בין ביצועים חשמליים, ממדי חוטים, מקום פנוי ודרישות תרמיות.



תדירות הפעלה

ביצועי המשרן יכולים להשתנות עם התדר בגלל הפסדי ליבה, הפסדי פיתול, קיבול טפילי והשפעות אחרות. בדוק את תנאי הפעולה שצוינו של הרכיב במקום להסתמך על השראות בלבד.



מידות והרכבה

ודא את ממדי הליבה, גודל הרכיב הכולל, סידור המסוף ושיטת ההרכבה מול שטח ה-PCB הזמין ודרישות ההרכבה.



ביצועי EMI

עבור יישומי דיכוי רעש, הערך את מאפייני העכבה ואשר אם הרכיב מיועד לסינון משותף או מצב דיפרנציאלי. אמת את התוצאה במעגל בפועל כאשר תאימות EMI חשובה.



שיקולי איכות ותאימות

יש לאמת את הביצועים החשמליים והמכניים מול מפרט המוצר המוסכם. בדיקה ובדיקה רלוונטיות עשויות לכלול מדידת השראות, מדידת התנגדות פיתול, בדיקת מימד ובדיקות אחרות המתאימות לתכנון הרכיב.

במקרה הרלוונטי, על הלקוחות לאשר את הזמינות וההיקף של אישורי ניהול איכות רלוונטיים, תיעוד תאימות לחומרים ודוחות בדיקה ספציפיים למוצר לפני הרכישה.

CE, RoHS ו-ISO 9001:2015 מתייחסים לסוגים שונים של תאימות או דרישות הקשורות לאיכות. אין להתייחס אליהם כאל ערבויות לביצועי מוצר הניתנים להחלפה. יש לאמת הצהרות, אישורים ותיעוד תומך רלוונטי עבור היצרן והמוצר בפועל.

אנחנו יצרן מקצועי מוביל המתמחה ברכיבים מגנטיים ופתרונות אלקטרוניים. נוסדה בשנת 2009 ומרכזה במרכז ההיי-טק של שיאן, צברנו למעלה מ-15 שנים של מומחיות עמוקה במחקר, פיתוח וייצור של שנאים ומשרנים בעלי ביצועים גבוהים. המתקן שלנו משתרע על פני 3,000 מ"ר והוא מופעל על ידי כוח עבודה מסור של 300+ אנשי מקצוע מיומנים, כולל צוות מו"פ בכיר המתמקד בעיצובים מגנטיים מותאמים אישית.

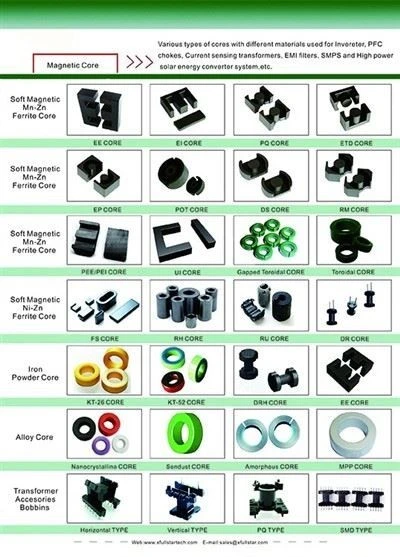

קו המוצרים המקיף שלנו כולל שנאים בתדר גבוה ובתדר נמוך, שנאים טורואידים, שנאי זרם ומגוון רחב של משרנים וליבות מגנטיות. כמפעל 6 המובילים עבור בקרות תעשייתיות, אנו מספקים רכיבים קריטיים עבור ספקי כוח, טלקומוניקציה, אלקטרוניקה לרכב ואנרגיה ירוקה ברחבי העולם.

איכות היא יכולת הליבה שלנו. Fullstar פועלת תחת מערכת ניהול איכות קפדנית ISO9001:2015. המוצרים שלנו נושאים אישורי בטיחות ואיכות סביבה בינלאומיים לרבות UL, CE, RoHS ו-REACH. כל יחידה עוברת תהליך בדיקה קפדני של 100% לפני המשלוח כדי להבטיח אמינות אפס פגמים בסביבות תעשייתיות תובעניות.

אנו מצטיינים בהתאמה אישית. עם יכולות מתקדמות מבוססות עיצוב ומבוססות דגימות, אנו מציעים אב טיפוס מהיר ל-7 ימים ושירותי OEM/ODM גמישים. שרשרת האספקה ​​שלנו מגיעה ליותר מ-80 מדינות, ומספקת תמיכה מקומית ולוגיסטיקה חסכונית. בין אם אתם זקוקים לייצור בנפח גבוה או סלילים מותאמים אישית בכמות קטנה, Fullstar מספקת רכיבים מגנטיים מהונדסים במדויק שמניעים את החדשנות שלכם קדימה. אנו מברכים על פניות עסקיות גלובליות לשותפויות אסטרטגיות ארוכות טווח.

מהו סליל משרן טורואיד?

זהו רכיב מגנטי המיוצר על ידי פיתול חוט מוליך סביב ליבה בצורת טבעת. בהתאם לעיצובו, ניתן להשתמש בו לאחסון אנרגיה,

סינון זרם, או דיכוי רעשים.



מהם היתרונות של משרן טורואיד?

ליבה טורואידלית מספקת נתיב מגנטי סגור יחסית ויכולה לסייע בהפחתת דליפת שדה מגנטי חיצוני. הביצועים, הגודל, היעילות וההתאמה שלו תלויים בחומר הליבה, בעיצוב הפיתול ובתנאי ההפעלה.



האם משרן טורואיד זהה למשנק במצב נפוץ?

לא בהכרח. משרן טורואידי מתאר רכיב לפי צורת הליבה שלו, ואילו משנק במצב נפוץ מוגדר על ידי הפונקציה החשמלית שלו וסידור הפיתול שלו. רכיב טורואידי יכול להיות מתוכנן כמשנק מצב משותף, אך לא כל משרן טורואידי הוא משנק מצב משותף.



האם ניתן להתאים משרנים טורואידים?

כן, עיצובים מותאמים אישית עשויים להיות אפשריים בהתאם ליכולות הייצור והדרישות הטכניות. שיקולי תכנון אופייניים כוללים ממדי הליבה, חומר הליבה, מפרטי חוטים, סיבובים מתפתלים, השראות, דירוג זרם ותצורת הרכבה.



איזה מידע דרוש להצעת מחיר מותאמת אישית?

מידע שימושי כולל את השראות הנדרשת, זרם הפעלה, תדירות פעולה, מידות, חומר הליבה אם צוין, דרישות הרכבה, טמפרטורת הפעלה, יישום יעד וכמות הזמנה צפויה. גליון נתונים, שרטוט או מדגם התייחסות יכולים גם הם לסייע בהבהרת הדרישות.



כיצד אוכל לבחור משרן טורואידי לדיכוי EMI?

תחילה זהה את סוג הרעש, טווח התדרים שלו ואת נתיב הזרם הרלוונטי. לאחר מכן סקור את מאפייני העכבה של הרכיב, דירוג הזרם, תצורת הפיתול וההשפעות הטפיליות. יש לאמת את הבחירה הסופית באמצעות בדיקת מעגלים ומדידות EMI מתאימות.



בקש פתרון מותאם אישית של משרן טורואיד

מחפשים סליל משרן טורואיד ליישום אלקטרוני ספציפי?

שתף את המפרטים החשמליים, השרטוט המכני, מדגם ההתייחסות או דרישות הפרויקט שלך לסקירה הנדסית. ניתן להעריך אפשרויות OEM ו-ODM בהתאם לביצועים הנדרשים, כדאיות הייצור ותנאי היישום.
