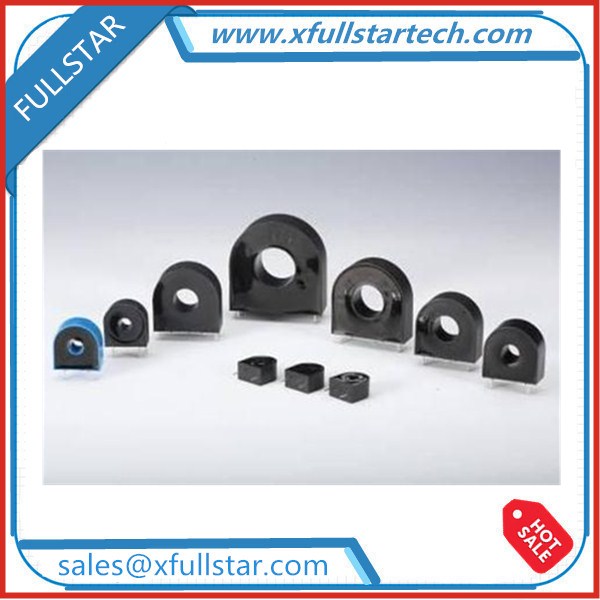

סין הספק מקצועי עבור דיוק גבוהה PCB הרכבה שנאי הנוכחי עם יחס פונה שונים ועיצוב מותאם אישית זמין

Sep 05, 2016

השאר הודעה

סוג: שנאי הנוכחי

FULLSTAR P / N: CT21FC סדרה -1000/2000/3000 (יחס סיבוב פוט) 10A-6.66mA /10A-3.33mA

עקרון העבודה

העיקרון של שנאי הנוכחי מבוסס על העיקרון של אינדוקציה אלקטרומגנטית. שנאי הנוכחי מורכב הליבה ברזל סגורה מתפתל. סיבובים העיקול הוא פחות מחובר בסדרה במעגל כדי למדוד את הזרם, ולכן לעתים קרובות זורם כל הנוכחי במעגל; משני יש יותר מפותל מחובר בסדרה של מעגל מדידה והגנה. כאשר השנאי הנוכחי פועל, שתי הלולאות סגורות תמיד. לכן, מדידה והגנה על עכבה לולאה במעגל בסדרה עם שנאי הנוכחי סליל הוא קטן מאוד, קרוב למצב של קצר.

מפרט טכני

יחס סיבוב: 1: 1500/1: 1000/1: 2000/1: 3000 או עיצוב מותאם אישית אחר

דירוג פרי הנוכחי: 10A

מדורג שניות הנוכחי: 6.66mA /3.33mA או אחרים

מתח יציאה: 100mv +/- 10% @ 15A, RL = 10Ω

דיוק: 0.5%

השראות: 42H Min @ 100Hz, 0.1V

DCR: 175Ω MAX

Hi-pot: 2.5KV, 1mA, 1Min

התנגדות בידוד: 500Vdc, 100MΩ דקות

טמפרטורת פעולה: 20 ℃ עד 70 ℃

טמפרטורת אחסון: -40 ℃ עד 85 ℃
