איזה מפרט חשוב בבחירת שנאי Lan?

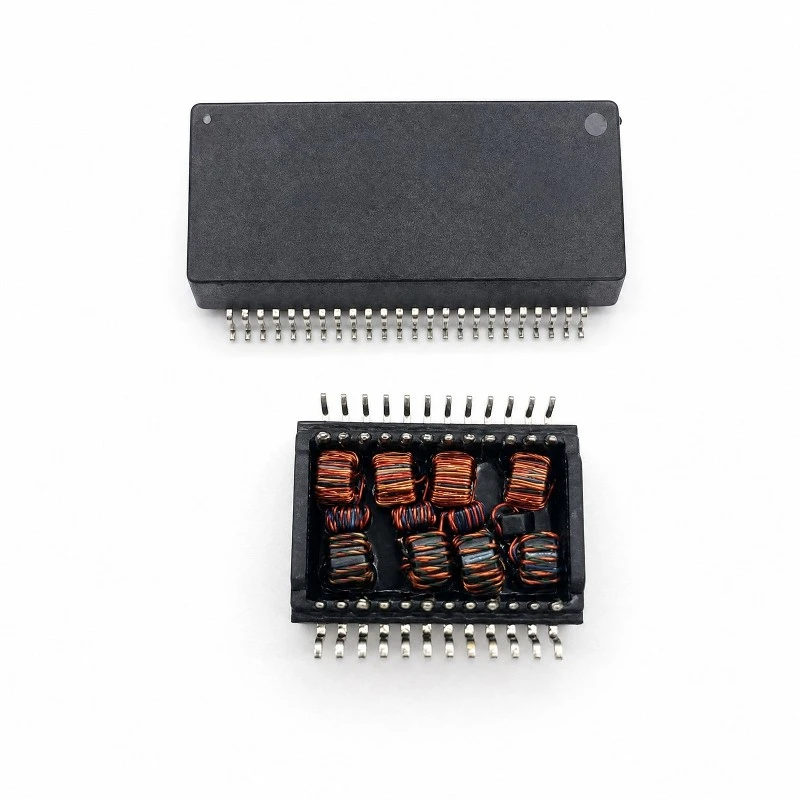

בחירה נכונהשנאי LANחיוני לתקשורת Ethernet אמינה. בין אם אתם מתכננים מתג רשת, נתב, התקן Ethernet תעשייתי, מצלמת IP או מערכת PoE, השנאי חייב להתאים לדרישות ה-Ethernet PHY והאפליקציה הכוללת.

אז, אילו מפרטים עליך לקחת בחשבון בעת ​​בחירת שנאי LAN?



1. מהירות Ethernet ותקן

התחל בזיהוי תקן ה-Ethernet הנדרש על ידי היישום שלך, כגון:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

אין להשתמש בשנאי LAN המיועד ל-10/100BASE-T באופן אוטומטי עבור Ethernet במהירות- Gigabit או גבוהה יותר. אשר תמיד תאימות לגיליון הנתונים של PHY שלך.

2. יחס פניות

יחס הסיבובים משפיע על העברת האות והתאמת העכבה בין כבל ה-PHY לכבל ה-Ethernet.

היחס הנכון תלוי ב-Ethernet PHY ובעיצוב הייחוס שלו. שימוש ביחס סיבובים לא מתאים עלול לגרום לאובדן אות, אי התאמה של עכבה או בעיות תקשורת.



3. פתח-שראות מעגל (OCL)

השראות מעגל פתוח-, או OCL, היא מפרט חשוב למגנטיקה של Ethernet. זה משפיע על ביצועי אותות-תדרים נמוכים ועליו לעמוד בדרישות של תקן ה-Ethernet הרלוונטי.

בעת השוואת שנאי LAN, בדוק אתערך OCL מינימלי ותנאי בדיקה, במקום להסתכל רק על הערך הטיפוסי.



4. הפסד הכנסה והפסד החזרה

אובדן הכנסהמציין כמה אות אובד כשהוא עובר דרך השנאי. אובדן נמוך בדרך כלל מספק שידור אות טוב יותר.

הפסד תמורהמודד השתקפות אות הנגרמת מחוסר התאמה של עכבה. תשואה טובה-ביצועי הפסד חשובים במיוחד עבור יישומי Ethernet במהירות- Gigabit ו-Ethernet.

יש להעריך את שני הפרמטרים על פני טווח התדרים הרלוונטי.



5. מתח בידוד

בידוד חשמלי הוא אחד הפונקציות העיקריות של שנאי Ethernet.

בדוק את השנאי:

• מתח בידוד
• חוזק דיאלקטרי
• התנגדות בידוד

רמת הבידוד הנדרשת תלויה ביישום ובדרישות הבטיחות החלות.



6. תאימות DCR ו-PoE

התנגדות DC (DCR)מייצג את ההתנגדות של פיתולי השנאי. DCR נמוך יותר יכול לעזור להפחית את הפסדי החשמל והחום.

עבור יישומי PoE, ודא גם:

• יכולת זרם DC
• ביצועים תרמיים
• דרישות בידוד
• תאימות לתקן PoE הנדרש

אין להניח ששנאי LAN סטנדרטי תומך באופן אוטומטי ב-PoE.



7. ביצועי משנק נפוצים-מצב

חלק משנאי LAN משלבים את אמשנק במצב-נפוץ (CMC)כדי לעזור להפחית רעשי מצב-נפוצים ולשפר את ביצועי EMI/EMC.

אם לאפליקציה שלך יש דרישות EMC מחמירות, בדוק את מאפייני ה-CMC ואת הנחתת המצב-הנפוץ של השנאי.



8. חבילה, טביעת רגל ו-Pinout

תאימות חשמלית היא רק חלק מתהליך הבחירה. השנאי חייב להתאים גם לעיצוב ה-PCB שלך.

לִבדוֹק:

• מידות חבילה
• טביעת רגל PCB
• תצורת סיכה
• גובה רכיב
• SMD או בניית חורים דרך-

השווה תמיד את ה-pinout של השנאי עם עיצוב ההתייחסות PHY לפני פריסת PCB.



9. טמפרטורת הפעלה

עבור יישומים תעשייתיים וחיצוניים, טמפרטורת ההפעלה חשובה במיוחד.

ודא ששנאי LANיכול לשמור על הביצועים החשמליים הנדרשים שלו על פני טווח הטמפרטורות הצפוי.

רשימת בדיקה לבחירת שנאי LAN

מִפרָט	שיקול מרכזי
תקן Ethernet	10/100, 1000BASE-T, 2.5G, 5G וכו'.
יחס פניות	התאם את ה-PHY
OCL	בדוק את הערך המינימלי ואת תנאי הבדיקה
אובדן הכנסה	צמצם למינימום את הנחתת האות
הפסד תמורה	ודא התאמת עכבה טובה
בידוד	עמידה בדרישות הבטיחות של המערכת
DCR	שקול אובדן חשמל וחום
CMC	הערכת דרישות EMI/EMC
PoE	ודא תאימות נוכחית ותאימות PoE
חֲבִילָה	התאם שטח PCB וטביעת הרגל
Pinout	התאם את עיצוב ההתייחסות PHY
טֶמפֶּרָטוּרָה	עמוד בדרישות היישום

מחשבות אחרונות

בחירת שנאי LAN דורשת יותר מסתם התאמת מהירות ה-Ethernet. מהנדסים צריכים לשקוליחס סיבובים, OCL, אובדן הכנסה, אובדן חזרה, מתח בידוד, ביצועי DCR, CMC, תאימות PoE, דירוג טמפרטורה, חבילה ו-pinout.



הגישה הטובה ביותר היא להעריך את שנאי ה-LAN יחד עם ה-Ethernet PHY ועיצוב הממשק המלא. עבור OEM ופרויקטים בנפח-גבוהה, בחירת בעל ניסיוןיצרן שנאי LAN או ספק מגנטי Ethernetיכול גם לעזור להבטיח ביצועים, איכות, התאמה אישית ויציבות-לטווח ארוך של אספקה.

זקוק לעזרה בבחירת שנאי LAN המתאים? צור קשר עם הצוות הטכני שלנו כדי לדון ביישום ה-Ethernet שלך ובדרישות.
