אילו פרמטרים טכניים יש לקחת בחשבון בעת בחירת שנאי נוכחי?

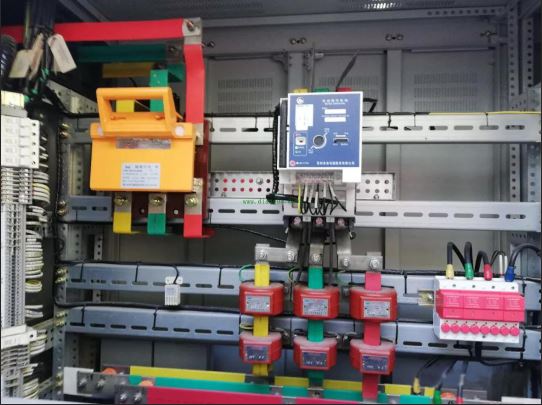

שנאי נוכחי הוא סוג מיוחד של שנאי. תפקידו להפוך זרם גדול לזרם קטן סטנדרטי ולעבוד עם מכשירי מדידה, מכשירי מדידה, ממסרים וציוד אחר. זה יכול להרחיב את טווח המדידה של המכשיר ולשפר את האמינות והבטיחות של המעגל. הדיאגרמה סכמטית החיווט של השנאי הנוכחי מוצגת באיור הבא. הסליל העיקרי של השנאי הנוכחי מחובר בסדרות במעגל הראשי הראשי, והסלילים של מד הגישה המשני והממסר מחוברים כולם בסדרות.

בדרך כלל אנו שוקלים בעיקר את שני הפרמטרים הטכניים של יחס טרנספורמציה ודיוק בעת בחירת שנאים נוכחיים.

1. יחס סיבוב

הערך הנוכחי המדורג של הצד המשני של השנאי הנוכחי הוא 5A או 1A, ו- 5A נבחר בדרך כלל. יחסי הטרנספורמציה הנפוצים למדידת שנאים נוכחיים הם 5/5, 10/5, 15/5, 20/5, 25/5, 30/5, 40/5, 50/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 750/5, 800/5 וכו ', אז איך לבחור את יחס השנאי הנוכחי נכון?

"הקוד לתכנון מכשירי מדידה חשמליים להתקנות חשמל" קובע כי "בחירת טווח המדידה של מכשירי מדידה מסוג מצביע צריכה להבטיח שהערך המדורג של הציוד החשמלי יצוין ב-2/3 מגודל המונה". על פי מפרט זה, אנו יכולים להשתמש במילים הבאות הנוסחה בוחרת את יחס הטרנספורמציה N של השנאי הנוכחי.

בנוסחה זו, I הוא זרם העומס המרבי של הלולאה, 0.7 פירושו זרם העומס המרבי מציין ב- 70% מלוח המכשירים, ו- 5 הוא הערך הנוכחי המדורג המשני של השנאי הנוכחי. לאחר מכן בחרו ביחס הטרנספורמציה של השנאי הנוכחי המתאים בהתאם לערך יחס הטרנספורמציה המחושב. לדוגמה, אני 50A, ו N = 14.29 ניתן להשיג על פי נוסחת החישוב, כך שנאי נוכחי עם יחס המרה של 75/5 נבחר.

2. דיוק

הדיוק של השנאי הנוכחי נקרא גם דיוק, מכיוון ששגיאת היחס ושגיאת הזווית של השנאי הנוכחי הן בלתי נמנעות. הדיוק של השנאי הנוכחי שווה מבחינה מספרית לאחוז מגבלת השגיאות של יחס זה. לדוגמה, שגיאת היחס המרבי של שנאי נוכחי ברמה 0.5 היא ±0.5%. שנאי זרם המדידה יש 0.1, 0.2, 0.5, 1, 3, 5 רמות, ואת שנאי זרם הגנה יש רמות 5P ו 10P. בנסיבות רגילות, בחר רמה 0.2 למדידה, רמה 0.5 למדידה ורמה 1 עבור מכשירי ניטור כלליים.

במקביל, עלינו לשים לב לשימוש בשנאים הנוכחיים: הצד המשני של השנאי הנוכחי חייב להיות מקורקע כדי למנוע מתח גבוה בצד העיקרי מלהיכנס לצד המשני, אשר יאיים על בטיחות הציוד והחיים; שים לב לקוטביות של הצדדים הראשונים והשניים של השנאי הנוכחי. המכשיר יישרף במקרה של קשר שגוי חמור; אין אפשרות לפתוח את השנאי הנוכחי בפעם השנייה. חל איסור מוחלט להתקין נתיך בצד המשני כדי למנוע מהצד המשני לעורר מתח גבוה, אשר יסכן את בטיחות החיים.
